1. Strukturální design a orientace
Horizontální obráběcí centrum
Osa vřetena je horizontální a rozprostírá se rovnoběžně se zemí. Typicky má otočný stůl (pracovní stůl), který může otáčet o 360 °, což umožňuje vícestranné obrábění bez přemístění obrobku.

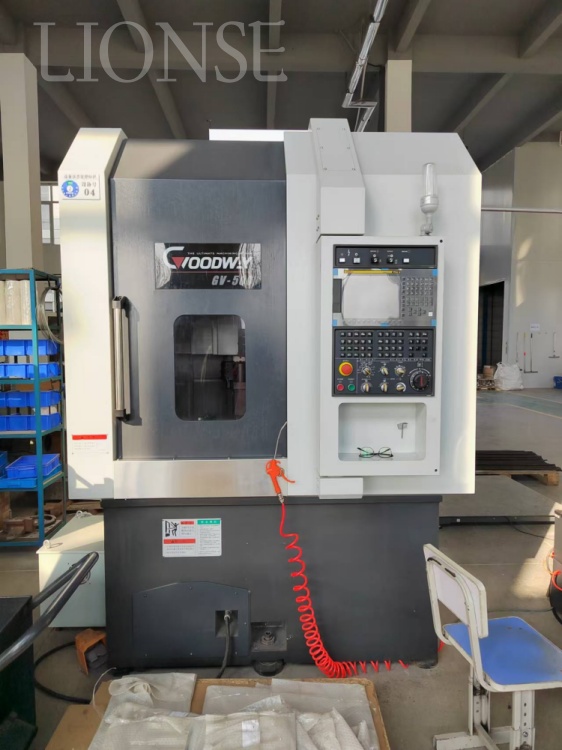

Vertikální obráběcí centrum
Osa vřetena je svislá, kolmá k zemi. Pracovní stůl je vodorovný a vřeteno se pohybuje svisle pro řezání. Obvykle má pevný pracovní stůl (některé modely mohou mít jako možnost naklápěcí nebo rotační osu).
2. manipulace a nastavení obrobku
Horizontální obráběcí centrum
Ideální pro složité díly, které vyžadují obrábění na více stranách (např. Boxy, pouzdra nebo komponenty s vnitřními dutinami). Rotační tabulka umožňuje automatické polohování pro 4-osy nebo 5-osy obrábění, zkrátí doby nastavení obrobku a zlepšování přesnosti.
Vertikální obráběcí centrum
Vhodné pro díly, které vyžadují obrábění především na horním povrchu (např. Desky, panely nebo části s jednoduchými 3D obrysy). Načítání a vykládání práce je jednodušší, protože horní povrch je snadno dostupný.
3. Obráběcí schopnosti a aplikace
Horizontální obráběcí centrum
Vyniká v těžkých řezcích, výrobě s vysokým objemem a díly vyžadujících vysokou přesnost na více površích.
Vertikální obráběcí centrum
Lepší pro mělké řezání, vysokorychlostní frézování a 2,5D nebo 3D povrchové obrábění. Široba aplikované v elektronice, zdravotnických prostředcích a prototypové výrobě pro díly, jako jsou desky, malé kryty a dekorativní komponenty.
4. Odstraňování a chlazení čipů
Horizontální obráběcí centrum
Čipy přirozeně klesají v důsledku gravitace, což snižuje riziko akumulace čipů na obrobku. Omezuje robustnější systémy chladicí kapaliny pro spláchnutí čipů z vodorovných povrchů a vnitřních dutin.
Vertikální obráběcí centrum
Čipy se mohou hromadit na pracovním stole, což vyžaduje časté čištění, aby se zabránilo rušení přesnosti obrábění.
5. Stopa a náklady
Horizontální obráběcí centrum
Větší a těžší, s vyšší počáteční náklady na investice a údržbu, kterou lze uplatnit pro rozsáhlé výrobní linky, kde jsou upřednostněny efektivita a víceosé obrábění.
Vertikální obráběcí centrum
Kompaktnější, nákladově efektivnější a snadnější instalace v malých a středních dílnách.
6. Přesnost a rigidita
Horizontální obráběcí centrum
Nabízí vyšší tuhost pro těžké řezání, snižování vibrací a zajištění dlouhodobé přesnosti. Horizontální konstrukce vřetena může vyžadovat složitější vyrovnávání, aby se udržela přesnost.
Vertikální obráběcí centrum
Obecně má dobrou rigiditu pro řezání středního a může čelit omezením při těžkých zátěží. Vrcholový pohyb vřetena je jednodušší, což usnadňuje udržení vertikální přesnosti.
