Tato dělená koule slouží jako základní součást orbitálních kulových ventilů. Přesné CNC obrábění z kované ocelové tyče 20CrNiMo (AISI 8620) místo odlitku. CNC obráběný orbitální kulový ventil slouží jako základní součást orbitálních kulových ventilů. Skládá se z horních a spodních půlkuliček a vyznačuje se vysokou rozměrovou přesností s kulovým povrchem, vnitřním otvorem a odlehčovacími otvory doplněnými CNC soustružnickým frézováním. Tepelné zpracování nauhličováním a kalením je volitelné pro dosažení povrchu odolného proti opotřebení a houževnatého jádra pro podmínky vysokotlakého rázového zatížení.
Jako profesionální výrobce v oblasti CNC obrábění může Lionse poskytnout jak vrtané (s otvory pro uvolnění tlaku), tak nevrtané verze. Široce se používá v orbitálních kulových ventilech pro ropný, chemický a energetický průmysl.

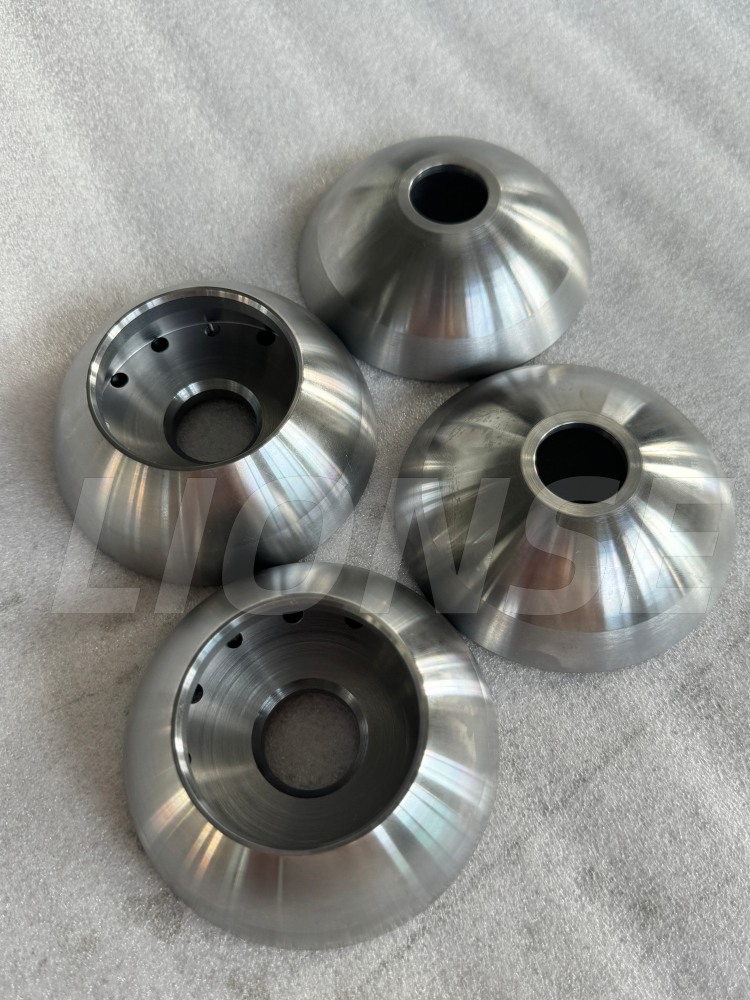

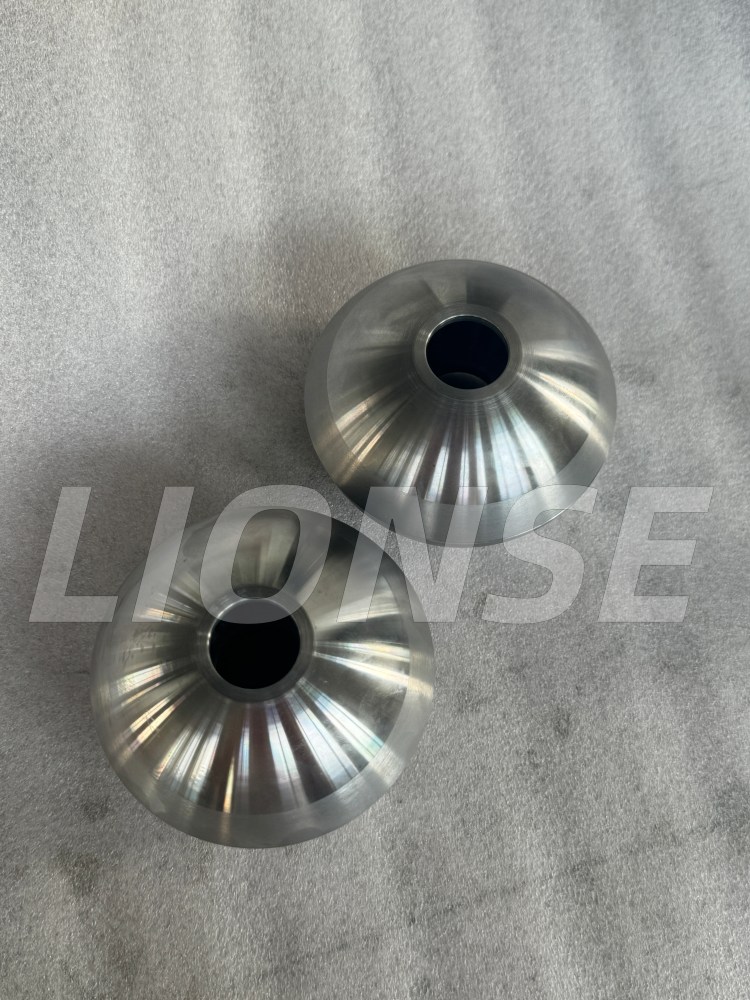

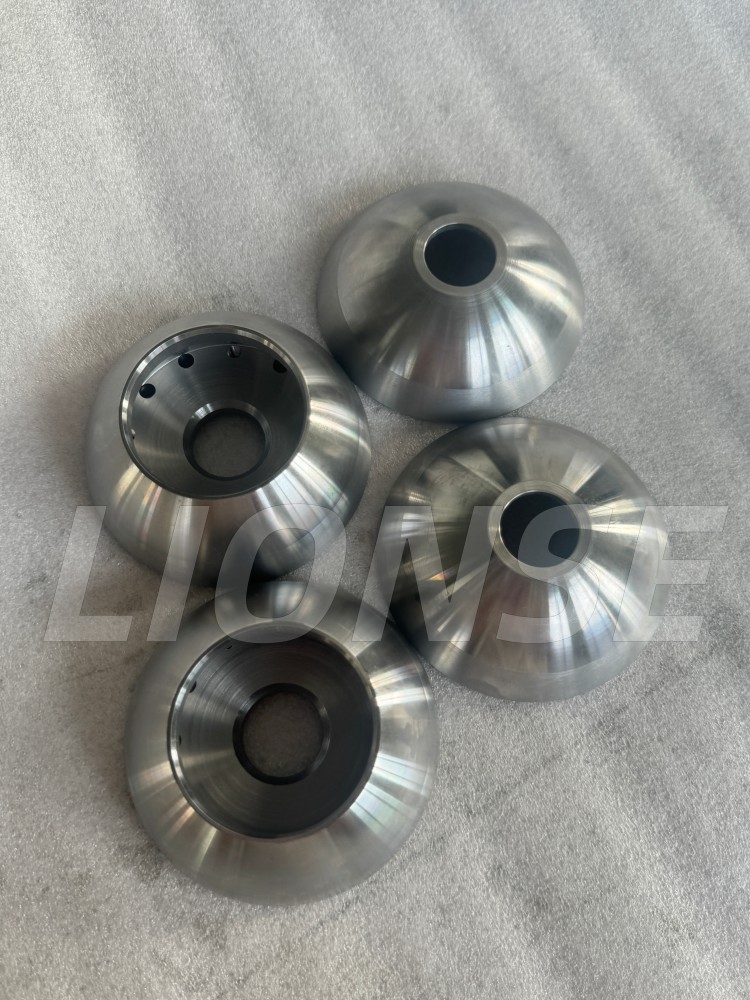

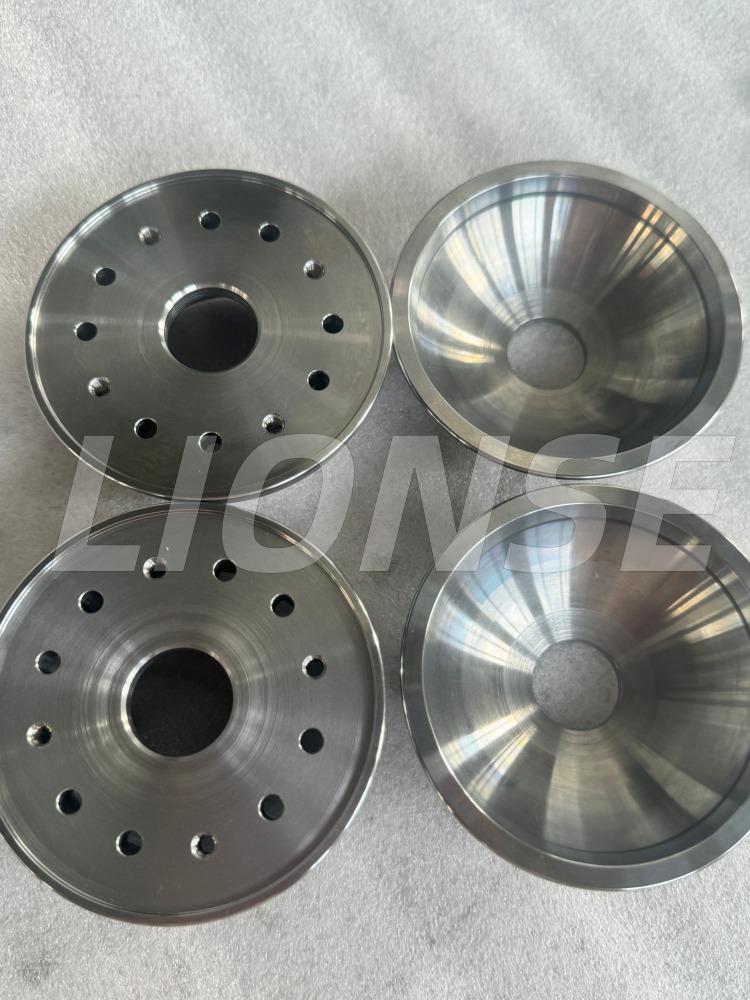

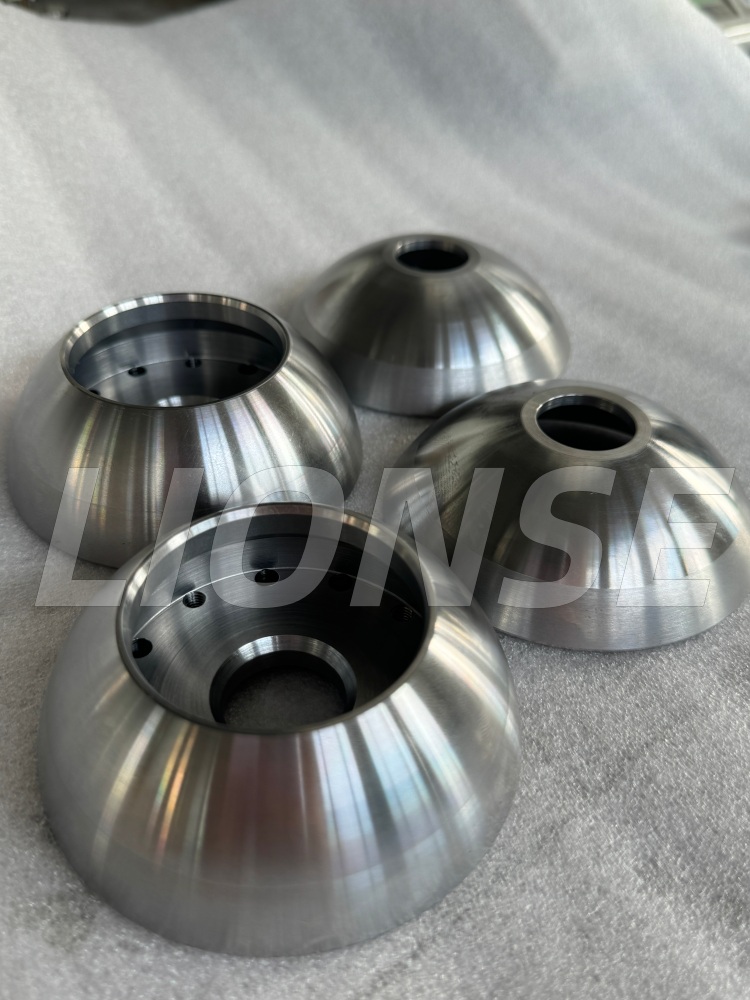

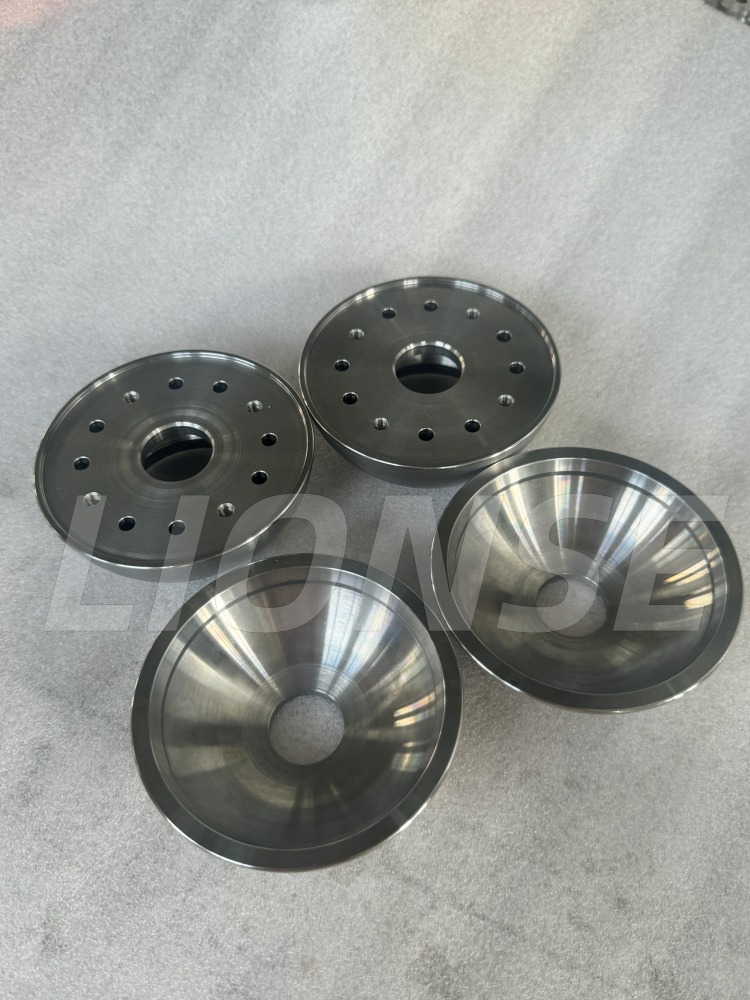

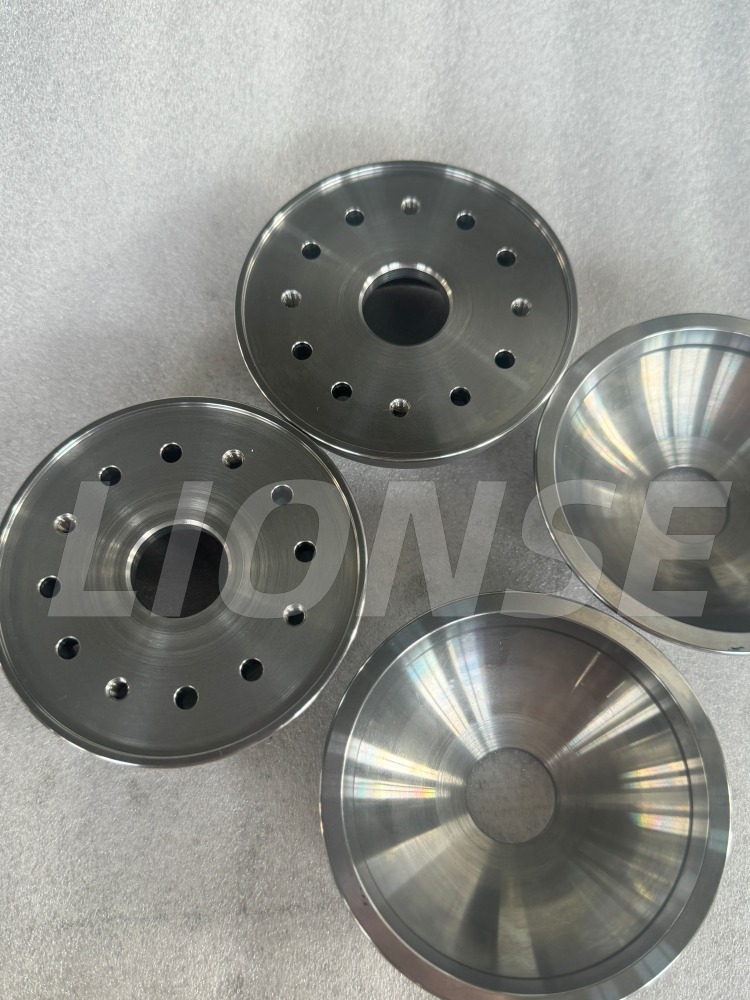

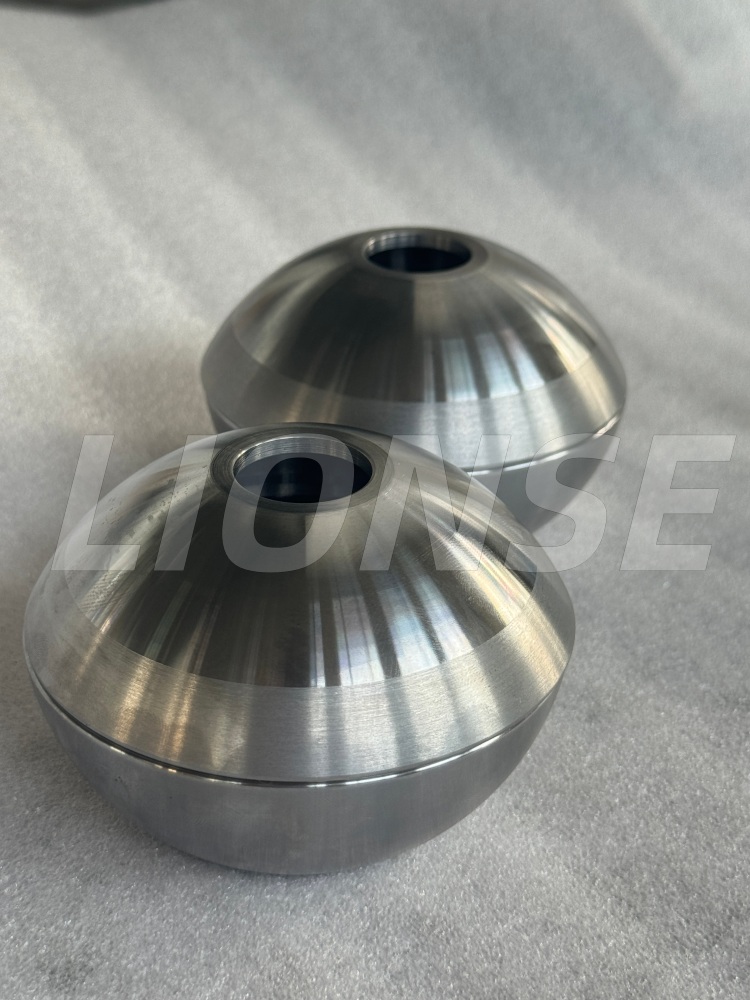

Přesný CNC obráběný orbitální kulový ventil se skládá ze dvou polokulových částí: horní kuličky a spodní kuličky. Kulový povrch, vnitřní vrtání, ustavovací stupně a otvory pro odlehčení tlaku jsou všechny dokončeny CNC soustružením-frézováním s úzkou rozměrovou a sférickou geometrickou tolerancí. Jako součást z cementační oceli je k dispozici pro následné tepelné zpracování nauhličováním a kalením. Po tepelném zpracování dosahuje tvrdost povrchu HRC58‑62 pro vynikající odolnost proti opotřebení a odolnost proti erozi, zatímco jádro si zachovává dobrou houževnatost, aby vydrželo pracovní podmínky při vysokém tlaku a nárazu.
| Název výroby |
CNC obráběný orbitový kulový ventil |
| Materiálové schopnosti | 20CrNiMo (AISI 8620) |
| Značka |
LEV |
| Povrchová úprava |
Podle požadavků zákazníka |
| Původ |
Qingdao, Čína |
Ve srovnání s alternativami na bázi nerezové oceli (316L, 2205 duplexní ocel s tvrdonávarem Stellite) poskytuje 20CrNiMo (AISI8620) vynikající komplexní nákladovou výkonnost pro přesné CNC obráběné komponenty s dělenou koulí orbitálních kulových ventilů pro ropné, chemické a energetické služby.
Kovaná tyč 20CrNiMo je výrazně levnější než nerezová ocel 316L a duplexní ocel 2205. Povrch odolný proti opotřebení je dosažen tepelným zpracováním nauhličením a kalením, spíše než spoléháním se na vysoce legované drahé základní materiály, což snižuje náklady na surovinu pro polotovary s dělenými kuličkami.
Tvrdě utěsněné orbitální kuličky kov na kov vyrobené z nerezové oceli vyžadují k dosažení odolnosti proti opotřebení HRC58‑62 překryvnou vrstvu ze slitiny kobaltu Stellite. Stelitový materiál je drahý, tvrdonávar vytváří vysokou míru zmetkovitosti a vyžaduje časově náročné přepracování po svařování.
U 20CrNiMo je cílová tvrdost povrchu HRC58‑62 dosažena pouze osvědčeným nauhličováním-kalením. Není potřeba žádné navařování, což snižuje velké výrobní náklady a snižuje výrobní rizika.
20CrNiMo má ve stavu předběžného tepelného zpracování kované a žíhané střední tvrdost. Komplexní geometrie včetně kulového těsnicího povrchu, vnitřního otvoru, polohovacích ramen a otvorů pro uvolnění tlaku lze efektivně a přesně obrábět CNC. Opotřebení nástroje je nižší ve srovnání s tvrdými nerezovými třídami, což zkracuje dobu obráběcího cyklu a snižuje náklady na CNC zpracování.
Společnost LIONSE si v oboru CNC obrábění vybudovala zaslouženou pověst díky kvalitě, spolehlivosti, hospodárnosti a včasnému dodání. Abychom splnili vaše očekávání ohledně vašich projektů, náš tým mechaniků a inženýrů bude úzce spolupracovat ve všech fázích vývoje produktu, od prototypu až po výrobu. Uvědomujeme si, že každý projekt a jeho aplikace jsou jedinečné, a proto každému zákazníkovi nabízíme osobité a přitom praktické řešení, včetně služeb přesného obrábění a zakázkových povrchových úprav.Kontaktujte násdnes a začněme vytvářet vaše díly.
Již více než 15 let je LIONSE celosvětovým dodavatelem v distribuci titanových výrobků, zpracování kovů a ložisek. Odvětví, která obsluhujeme, zahrnují chirurgické implantáty a nástroje, automobilové díly, chemická zařízení, výrobu energie, důlní zařízení, letadla, čerpadla atd. LIONSE je váš spolehlivý dodavatel.
Všechny naše dělené koule orbitového ventilu jsou přesně CNC obráběné z kované ocelové tyče, neodlévané. Kulový povrch, vnitřní vrtání a otvory pro uvolnění tlaku jsou dokončeny soustružnickým frézováním, aby byla zaručena těsná tolerance.
20CrNiMo zabraňuje drahému stelitovému navařování. Jeho surovina a celkové výrobní náklady jsou nižší u nekorozivního vysokotlakého provozu. Nerezová ocel s tvrdým návarem je preferována pro korozivní média, ale s vyššími celkovými náklady.
Ano. K dispozici je jak vrtaná verze s otvory pro uvolnění tlaku, tak nevrtaná verze s polotovarem, vyrobené přesně podle vašeho výkresu.
